Старый гостинный двор
ул. Варварка, дом 3
ание Гостиного двора сооружено по проекту известного архитектора Джакомо Кваренги, утвержденного Екатериной II.
По заключению НИИОСП под фундаментами располагаются насыпные грунты с включениями строительного мусора мощностью до 10 м,
а также супесь текучая, ниже — водонасыщенные пески, мягко- и туго-пластичный суглинок. Высокий уровень грунтовых вод. Состояние грунтового основания - перегруженное. Неравномерные осадки вызвали деформацию стен, сводчатых перекрытий с образованием трещин. Состояние фундаментов неудовлетворительное, на отдельных участках фундамент сложен из боя кирпича на известковом растворе и легко разбирался вручную.
Здание реконструировалось для размещения торговых предприятий и офисов с надстройкой 2-х этажей, перекрытием внутреннего двора остекленным куполом и увеличением высоты подвалов на 2-4 метра.
Институт Моспроект-2 предусмотрел усиление оснований, укрепление фундаментов и стен подвалов

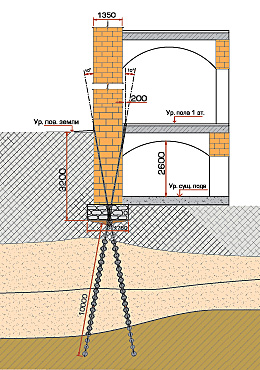

сваями-РИТ, цементацию стен и зоны контакта «фундамент-грунт». Несущая способность свай по грунту 17,7 и 16,9 тс, диаметр бурения 150 мм, на10 м ниже подошвы фундамента. Всего на объекте изготовлено более 10 тыс. свай-РИТ.
При испытаниях свай-РИТ несущая способность составила соответственно 45 и 58 тс на сваю, что в 2,5 и 3,4
раза выше проектной. |
|
|
|

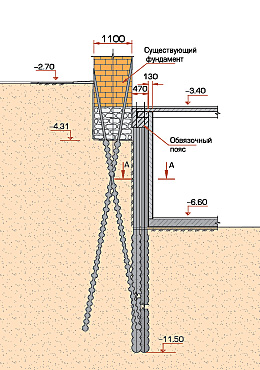

Проект реконструкции
|
|
Результат реконструкции
(фото из журнала «Промышленное и Гражданское строительство №1за 2004 г.)
Архитекторы: Кузьмин А.В. и
Посохин М. М.
|
|
Вид до реконструкции (1994г) |
|
Процесс реконструкции |
Комплекс зданий Большого театра
огоэтажные здания старой постройки реконструировались под вспомогательные помещения Большого театра.
Кирпичные стены подвала и бутовые фундаменты зданий находились в неудовлетворительном состоянии — трещины, поры, ослабленные участки.
Институт Моспроект-2 предусмотрел:
цементацию стен, фундаментов и зоны контакта «фундамент-грунт»;

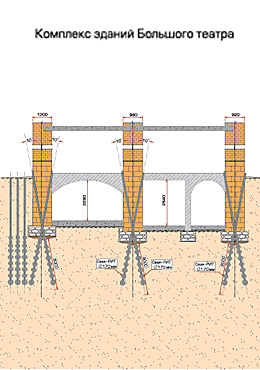

усиление стен подвалов и фундаментов сваями-РИТ диаметром 170 мм, длиной 8...11,2 м, нагружаемых до 18,4 т.
Было изготовлено более 1 тыс. свай несущей способностью 65 т на сваю.
В здании по Коптевскому пер.,
д. 3/4, стр.2 предстояло углубить подвал более чем на 2 м ниже подошвы фундамента. Для чего была применена ограждающая конструкция «стена в грунте» из свай-РИТ, выполненная из подвала здания.
Под защитой из свай-РИТ был удален грунт и забетонирована облицовочная стена из бетона В-15 толщиной 120 мм. |
|
|
|

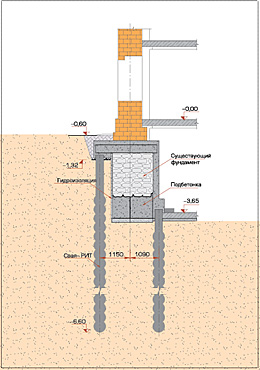

Проект реконструкции |
|
Проект реконструкции |
|
Поперечный
разрез |
|

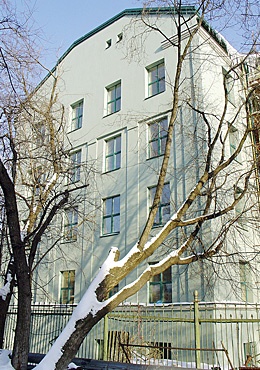

Комплекс зданий после реконструкции |
Жилой комплекс
ул. Остоженка, дом 35
едусмотрены сваи длиной
13 м в стальных трубах
ø= 630 х 7, на расстоянии 930 мм от существующего здания. Шаг свай 3,5 м. Плита основания и конструкции выше «0» рассчитаны на нагрузки, возникающие при карстовом провале любой сваи и удвоении пролета с учетом консольно-расположенной стены.
Институт «Стройпроект» откорректировал РД свайного основания, применив сваи-РИТ
ø 250 мм длиной 10 м. Сваи-РИТ приблизили к существующему зданию, стена совпала с осью свай, пролет между сваями сократился в 2 раза, уменьшились моменты в плите.
Испытания свай вертикальной вдавливающей нагрузкой, выполненные НИИОСП им. Н.М. Герсеванова, подтвердили высокую несущую способность свай-РИТ. Под нагрузкой 120 т осадка менее 8 мм. |
|
|
|
Решение на буронабивных сваях ø 630 мм L=13 м |
|
Откорректированное решение на сваях-РИТ ø 250 мм L=10 м, |
|
Изготовление свай-РИТ |
|
Современный вид |
Глубинное уплотнение грунтов основания
вторая ул. Усиевича
Защита исторических зданий от деформации грунта при строительстве подземного коллектора
ул. Никольская
ллектор диаметром 4 м делали методом щитовой проходки на глубине 8-10 м. После проходки щита осадки проезжей части улицы достигли 130 мм.
Для исключения влияния просадок грунта на близко расположенные здания сделали защитные стенки из свай-РИТ. Проект защитных стенок и научное сопровождение выполнены НИИОСП им. Н. М. Герсеванова.
При изготовлении свай-РИТ контролировалось воздействие импульсов на грунт, здания и обделку тоннеля.
Деформаций не зафиксировано.
Для исключения осадок проезжей части было предложено выполнить глубинное уплотнение грунта по разрядно-импульсной технологии над тоннелем. Из-за отсутствия средств у Заказчика не выполнелось, поэтому дорога просела.
Более подробно о проведенных работах опубликовано в журнале «Основания, фундаменты и механика грунтов» № 6, 1999 г. в статье Бахолдина Б. В., и др. «Технология устройства буроинъекционных свай при устройстве ограждающих конструкций». |
|
|
|
Выполнение работ
|
|
1. Сваи-РИТ
2. Коллектор |

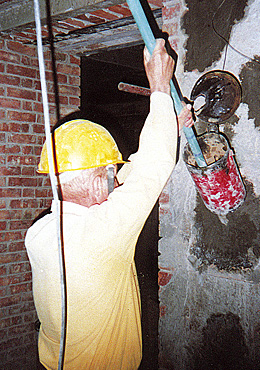

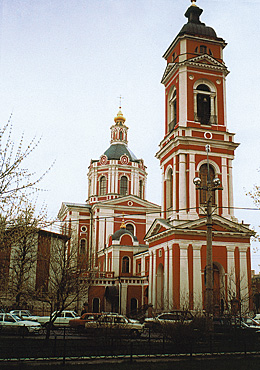

Храм Вознесения Господня у Серпуховских ворот
ул. Б. Серпуховская, 24
Бывшее здание Всероссийского театрального общества
ул. Тверская, 16\2
здании, на углу Тверской
и площади Пушкина, где располагалось Всероссийское театральное общество, в 1991 году произошел пожар. В результате обрушения перекрытий сохранилась фасадная стена шестиэтажного здания. При реконструкции требовалось сохранить исторический фасад.
Моспроект-2 запроектировал под зданием двухэтажный подземный гараж, для которого предстояло отрыть котлован на 6 метров ниже старого фундамента. На этот фундамент опиралась полуразрушенная кирпичная стена высотой более 26 м, за ней «гудела» перегруженная транспортом ул. Тверская. Кроме того, со стороны Тверской установили тяжелый башенный кран. С другой стороны примыкала стена жилого здания, в котором функционировало общежитие.
Фирме РИТА предстояло выполнить ограждение котлована в виде подпорной стенки из свай-РИТ.
При этом, отселение жильцов из общежития, не предусматривалось. Деформации грунтов и смещения существующих фундаментов не допускались.
Грунты под фундаментами здания
до глубины 5 метров-суглинки мягко-пластичные;
от 5 до 18 метров-суглинки мягко- и туго-пластичные.
Фирма РИТА в сложнейших условиях сделала надежную подпорную стенку из свай-РИТ. Представители ЦНИИСК им. Кучеренко обследовали откопанные сваи и дали им высокую оценку.
Под защитой из свай-РИТ был отрыт котлован под двухэтажный подземный гараж. Благодаря использованию свай-РИТ удалось сохранить памятник архитектуры и встроить современную инженерную инфраструктуру
|
|
|
|

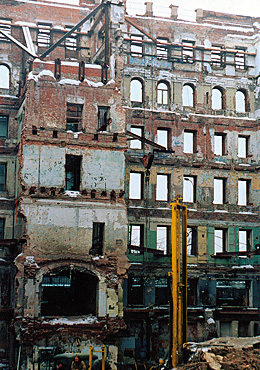

Начало работ по устройству свай-РИТ.
Проект: «Моспроект-2» |
|

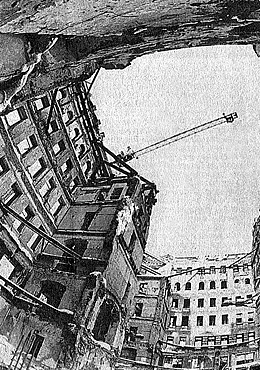

Таким здание было до начала реконструкции...
(фото из газеты «Московский комсомолец») |
|

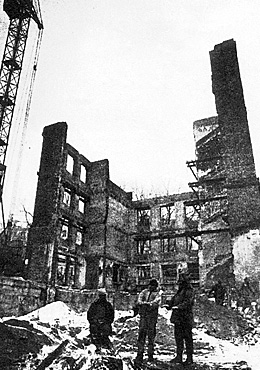

Вид подпорной стенки из свай-РИТ в процессе разработки грунта котлована
|
|
Устройство свай-РИТ без
отселения жильцов.
Генподрядчик Трест №6 Главмосстроя |
|
